[AWS] ECS Task Network Mode

EC2 인스턴스에서 호스팅되는 ECS 태스크의 네트워킹 동작은 Task definition에 정의된 네트워크 모드에 따라 다르다.

Fargate의 ECS 태스크 네트워킹 동작은 기본적으로 private ip가 포함된 ENI가 제공된다.(awsvpc)

다른 네트워크 모드를 사용해야 할 특별한 필요가 있지 않는 한 awsvpc 네트워크 모드를 사용하는 것이 좋다.

더 자세히 살펴보자!

---

AWS ECS Task Network Mode

• awsvpc: 태스크에 고유한 ENI(Elastic Network Interface)와 기본 private IPv4 주소 할당
  • 태스크에 EC2 인스턴스와 동일한 네트워킹 속성 적용
• bridge: 태스크를 호스팅하는 각 EC2 인스턴스에서 실행되는 Docker의 기본 가상 네트워크를 이용
  • Docker의 기본 가상 네트워크
• host: Docker의 기본 가상 네트워크를 우회하여 컨테이너 포트를 태스크를 호스팅하는 EC2 인스턴스의 ENI에 직접 매핑
  • 포트 매핑을 사용할 때 단일 EC2 인스턴스에서 동일 태스크에 대해 다중 인스턴스화 실행 불가능
• none: 태스크에 외부 네트워크 연결 없음

Docker의 기본 네트워킹

• Docker 컨테이너 및 서비스가 강력한 이유 중 하나: 함께 연결하거나 Docker가 아닌 워크로드에 연결 가능
  • 플랫폼에 구애받지 않음!
• 네트워크 드라이버
  • https://docs.docker.com/network/
  • Docker의 네트워킹 하위 시스템은 드라이버를 사용하여 플러그 가능
  • bridge: 기본 네트워크 드라이버, 일반적으로 통신이 필요한 독립 실행형 컨테이너에서 애플리케이션 실행할 때
    • 동일한 Docker 호스트에서 통신하기 위해 여러 컨테이너가 필요할 때
  • host: 독립형 컨테이너의 경우 컨테이너와 Docker 호스트 간의 네트워크 격리를 제거하고 호스트의 네트워킹을 직접 사용
    • 네트워크 스택을 Docker 호스트에서 격리해서는 안되지만 컨테이너의 다른 측면을 격리하려는 경우
  • overlay: 여러 Docker 데몬을 함께 연결하고 스웜 서비스가 서로 통신할 수 있도록
    • 통신을 위해 서로 다른 Docker 호스트에서 실행되는 컨테이너가 필요하거나 Swarm 서비스를 사용하여 여러 애플리케이션이 함께 작동할 때
  • ipvlan: 사용자에게 IPv4 및 IPv6 주소 지정에 대한 완전한 제어 제공
  • macvlan: MAC 주소를 할당하여 네트워크에서 물리적 장치로 표시
    • VM 설정에서 마이그레이션하거나 컨테이너가 고유한 MAC 주소를 가진 네트워크의 물리적 호스트처럼 보일 때
  • none: 모든 네트워킹 비활성화
  • 네트워크 플러그인: Docker와 함께 타사 네트워크 플러그인을 설치하고 사용할 수 있음
    • Docker를 특수 네트워크 스택과 통합 가능

---

이제 ECS 태스크 네트워킹 하나씩 따져보자!

awsvpc 네트워크 모드

• ECS 태스크에 EC2 인스턴스와 동일한 네트워킹 속성을 제공
• 컨테이너 네트워킹을 간소화하고 컨테이너화된 애플리케이션이 서로, 그리고 VPC 내 다른 서비스와 통신하는 방식을 더 세부적으로 제어 가능
• 태스크 내에서 더 세부적으로 보안 그룹 및 네트워크 모니터링 도구를 사용 가능하게 만들어 컨테이너의 보안을 강화
• 각 태스크는 고유한 ENI를 받으므로 VPC Flow Log와 같은 기타 EC2 네트워킹 기능을 이용하여 태스크에서 주고받는 트래픽을 모니터링 가능
• 같은 태스크에 속한 컨테이너는 localhost 인터페이스로 통신 가능
• Task ENI
  • ECS의 완전 관리형 기능
  • ENI를 생성하고 지정된 보안 그룹이 있는 호스트 EC2 인스턴스에 연결
  • 기본적으로 private ip 할당, VPC가 듀얼 스택모드를 사용하도록 설정



• EC2 인스턴스는 ENI에 할당, ENI는 호스트 수준에서 네트워크 통신에 사용되는 EC2 인스턴스의 IP 주소를 나타냄: 172.31.16.0
• 각 태스크에는 해당 ENI 및 private ip 주소 있음: 172.31.16.1 / 172.31.16.2
• 각 ENI는 분리되어 있으므로 각 컨테이너는 포트에 바인딩 가능 :80 → 포트 번호 추적할 필요 없음
• 장점: 각 태스크에 트래픽을 허용하거나 거부하는 별도의 보안그룹
• 단점: EC2 인스턴스에 연결할 수 있는 ENI 개수에는 한도가 있음 → Trunk ENI 기능 제공

• 단점: 태스크에 별도의 IP 주소를 할당하면 보안 강화에 좋지만, IP 소진으로 이어질 수 있음
  • 특히 ENI 트렁킹을 사용하면 시작하는 각 EC2 인스턴스에는 두 개의 ip 주소 필요
  • → 호스트와 다른 IP 주소 공간에서 ENI를 사용하도록 VPC CNI 구성



bridge 네트워크 모드

• 각 컨테이넌 인스턴스에서 실행되는 Docker의 기본 가상 네트워크 이용
• bridge: 동일한 브리지 네트워크에 연결된 각 컨테이너가 서로 통신할 수 있도록 하는 내부 네트워크 네임스페이스
• 동일한 브리지 네트워크에 연결되지 않은 컨테이너에서 격리 경계도 제공
• 정적 또는 동적 포트 매핑을 사용하여 컨테이너의 포트를 EC2 호스트 포트와 매핑

• 정적 포트 매핑 사용: 컨테이너 포트에 매핑할 호스트 포트를 명시적으로 정의 가능
  • 위 그림에서 컨테이너화된 응용 프로그램의 관점에서 포트의 인바운드 트래픽은 3000 포트
  • 트래픽 포트만 변경하려는 경우에 적합
  • 단점: 각 호스트에서 태스크의 인스턴스화를 하나 이상 실행할 수 없음(단일 컨테이너만 80 포트에 연결 가능)

• 동적 포트 매핑 사용: 포트 매핑에 호스트 포트를 지정하지 않으면 Docker가 임시 포트 범위에서 사용되지 않는 임의의 포트를 선택해 컨테이너의 공용 호스트 포트로 할당하도록
  • 호스트에서 해당 컨테이너의 여러 복사본 실행 가능
  • 각 컨테이너는 호스트에 자체 포트 할당 가능
  • Task definition 과정에서 호스트 포트를 0번으로 설정
    • (에페메랄 포트 범위의 포트가 자동으로 할당, target group의 포트는 무시)
  • 단점: 사용되지 않는 임의의 포트에 할당될 수 있어 호스트 간에 광범위한 포트 범위를 열어야 함.
    • 특정 서비스가 다른 특정 서비스와만 통신할 수 있도록 특정 규칙을 만들기 어렵다.
• Fargate 지원 안함.

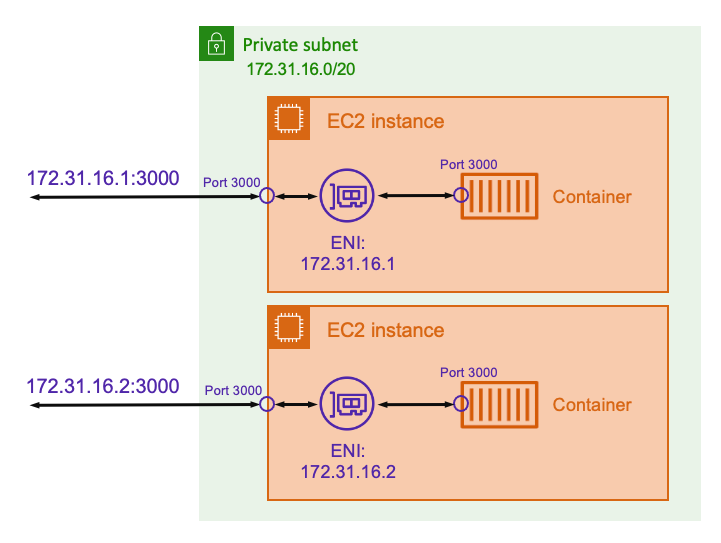

host 네트워크 모드

• 컨테이너가 실행 중인 EC2 인스턴스 호스트에 직접 연결됨.
• 각 컨테이너는 이를 호스팅하는 EC2 인스턴스의 IP 주소를 통해 트래픽을 수신
• ECS에서 지원되는 가장 기본적인 네트워크 모드

• 단점: 각 호스트에서 태스크의 인스턴스화를 하나 이상 실행할 수 없음
  • 첫 번째 태스크만 EC2 인스턴스의 필수 포트에 바인딩할 수 있기 때문
  • 특정 포트 번호에서 수신 대기해야하는 경우 포트 번호를 직접 다시 매핑 불가능
  • → 응용 프로그램 구성을 변경하여 포트 충돌을 관리해야함.
• Fargate 지원 안함.

---

사실 저 위의 내용이 크게 와닿진 않는다..😥

전체적인 ECS 네트워킹 과정(?)을 훑어보면, https://docs.aws.amazon.com/ko_kr/AmazonECS/latest/bestpracticesguide/networking.html

1. 인터넷에 연결하기: 대부분의 컨테이너화된 응용 프로그램에는 인터넷에 대한 아웃바운드 액세스가 필요한 일부 구성 요소 있음.(퍼블릭 서브넷 + igw / 프라이빗 서브넷 + ngw)

2. 인터넷에서 인바운드 연결 수신: 퍼블릭 IP 주소 사용 / ALB / NLB / API Gateway HTTP API

3. 네트워크 모드 선택: 인바운드 및 아웃바운드 네트워크 연결을 설계하기 위해선 다른 수준의 네트워킹을 고려해야함

"여러 컨테이너를 단일 호스트에 압축" → 동일한 호스트에서 실행중인 컨테이너를 네트워크화하는 방법을 선택

(awsvpc / bridge / host)



그냥 단순히 생각을 해보면.. 컨테이너의 네트워크 관리를 어떻게 할건지의 느낌인 것 같은데

포트 매핑에 있어서 어떻게 할 건지.. (호스트 포트 / 컨테이너 포트) 포트 번호 선택의 문제인 듯?

(호스트 포트를 지정할 경우 각 호스트에서 태스크의 인스턴스화를 하나 이상 실행할 수 없음!)

awsvpc로 하면 알아서 관리해주는 거고, bridge로 하면 사용자가 매핑을 하는 느낌..



❗ 어렵다 어려워! ❗
