[AWS] IoT Core 살펴보기 -3(실시간 시각화)

참고 1: https://realyun99.tistory.com/153

참고 2: https://realyun99.tistory.com/154

위의 포스팅 부터 확인하고 오세요~

---

OpenSearch Service

(Apache 2.0 라이선스 하에 제공되는 분산형 커뮤니티 기반 100% 오픈소스 검색 및 분석 제품군)

(실시간 애플리케이션 모니터링, 로그 분석 및 웹 사이트 검색과 같이 다양한 사용 사례에 사용됨)

• CloudFormation 작업

해당 파일을 다운로드.

cfn.yaml

그 후에 스택을 생성해주자.

파라미터에 SourceIP에는 내 ip를, ThingName에는 저번에  생성했던 iot 디바이스 이름을 넣어주자.

(꽤나 오래 걸린다..)

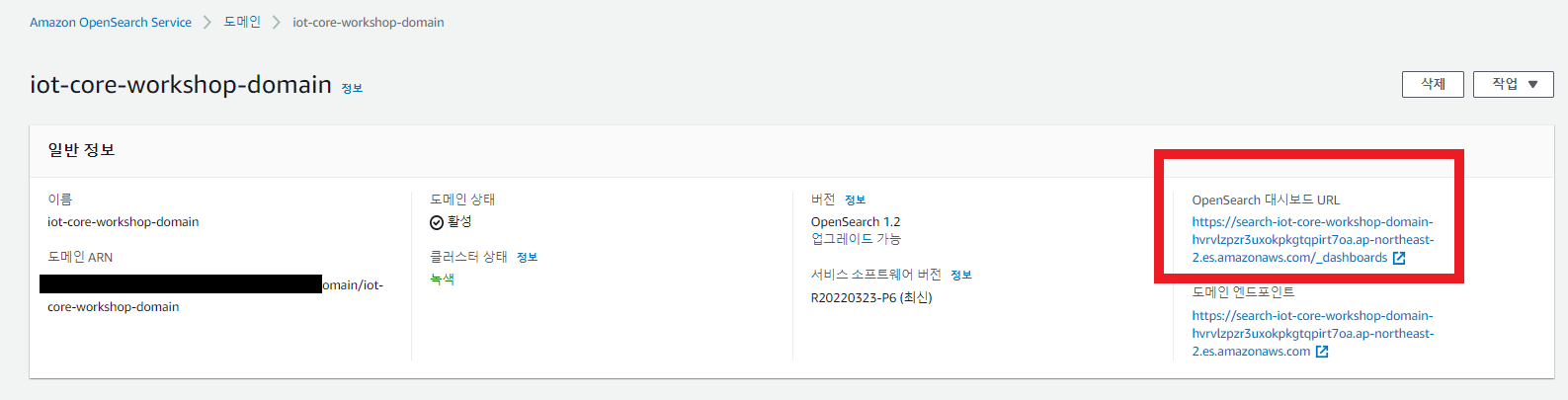

스택 리소스에서 Domain을 클릭해 들어가자.

해당 url에 들어가자.



<Stack 생성 완료의 결과물>

- OpenSearch 도메인

- IoT 규칙(opensearch_rule)

- IoT 규칙에서 사용되는 IAM 역할



• OpenSearch 작업

(메뉴 → Discover)

스크립트를 돌리는 상태에서 실행해야함(cloud9)

위와 같은 화면이 보이고 Create index pattern을 클릭하자.

자동으로 데이터가 분석되는 상황을 확인할 수 있다.



다시 메뉴 → Discover로 돌아가보면

OpenSearch 대시보드 화면에 데이터가 등록되어 있는지 확인이 가능하다.



(메뉴 → Visualize)

Line 선택 → timestamp* 선택

위와 같이 설정해주고 업데이트 클릭

SAVE 버튼 누르고 원하는 title 달아서 저장 가능

(입맛대로 설정을 변경해서 새 그래프를 추가해 사용 사례에 맞는 대시보드로 활용하면 될듯!)





❗ 세상이 참 좋아졌다는 것을 느낀다😁 ❗
